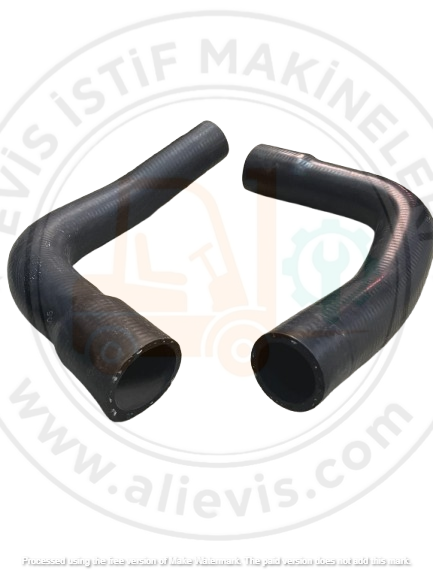

RADYATÖR ALT HORTUMU CAT DP30N-DP35N

Açıklama

Caterpillar (CAT) markasının 3.0 ve 3.5 tonluk en popüler dizel forklift serileri olan DP30N ve DP35N modellerinde kullanılan, radyatörün alt kazanında soğutulmuş olan suyu devirdaim (su pompası) vasıtasıyla yeniden motor bloğunun içine çeken ağır hizmet tipi yüksek mukavemetli soğutma sistemi alt bağlantı parçasıdır.

Radyatör alt hortumu, devirdaim pompasının emiş hattında yer aldığı için soğutma sisteminin hem en çok fiziksel baskıya (vakuma) maruz kalan hem de hararet arızalarına en çok davetiye çıkaran kritik hortumudur.

Öne Çıkan Özellikler

Emme Vakumuna Dayanıklı Kalınlaştırılmış EPDM: Üst hortumun aksine alt hortum, su pompasının (devirdaim) yüksek emiş gücüne maruz kalır. Bu emiş esnasında meydana gelen vakum nedeniyle hortumun içeri doğru büzüşüp su akışını tıkamaması için iç lif yapısı ekstra kalınlaştırılmış EPDM kauçuktan imal edilmiştir.
Maksimum Titreşim Sönümleme: CAT “N” serisi forkliftlerin ağır şasi yapısı ve şantiye/fabrika zeminlerindeki ağır yük sarsıntıları, motor takozları üzerinde dikey ve yatay esnemelere yol açar. Bu hortum, devirdaim pompası ile sabit duran radyatör alt kazanı arasındaki titreşimleri mükemmel şekilde absorbe ederek radyatör çıkış borusunun kırılmasını önler.
Kimyasal ve Antifriz Direnci: İçinden geçen soğuk/ılık antifrizli suya, korozyon önleyici katkı maddelerine ve dışarıdan (özellikle motor banyosundan) gelebilecek yağ veya yakıt sızıntılarına karşı tam dirençlidir. Zamanla içten erime, salya yapma veya çürüme yapmaz.

Arıza Belirtileri (Radyatör Alt Hortumunun Bozulduğu Nasıl Anlaşılır?)

Yüksek Devirde / Yük Altında Sinsi Hararet (Hortum Büzüşmesi): Eğer alt hortum zamanla özelliğini kaybedip yumuşamışsa, forklift yük altında yüksek devirde çalışırken devirdaim pompasının yarattığı vakum nedeniyle hortum içeri doğru yapışır (büzüşür). Su geçişi tamamen bloke olacağı için motor anında hararet yapar. Forklift rölantiye alındığında hortum eski haline döner. Bu durum fark edilmezse silindir kapak contası yakmaya kadar gider.
Kelepçe Diplerinden Sızdırma ve Antifriz Eksiltme: Su pompasının girişinde sürekli bir sirkülasyon basıncı ve vakum döngüsü olduğundan, hortumun sertleştiği durumlarda bağlantı yerlerinden alta doğru yeşil/kırmızı antifriz damlatır. Yedek su deposunun sürekli eksilmesiyle kendini belli eder.
Kauçukta Taşlaşma ve Kılcal Çatlaklar: Radyatörün alt kısmında kaldıgı ve genellikle alt muhafaza sacları arkasında gizlendiği için gözle kontrolü zordur. Ancak el ile basıldığında sertleşmiş, esnekliğini yitirmiş ve kelepçe boğazlarında derin çatlaklar oluşmuş hortumların acilen değişmesi gerekir.

Teknik Detay Tablosu

Özellik	Detay
Uyumlu Makine Markası	Caterpillar (CAT)
Uyumlu Forklift Modelleri	DP30N, DP35N (3.0 – 3.5 Ton Dizel Serileri)
Uyumlu Motor Tipi	Mitsubishi S4S (3.3L 4 Silindir Dizel)
Malzeme Yapısı	Yüksek Vakum Mukavemetli, İplik Örgü Takviyeli EPDM Kauçuk
Bağlantı Konumu	Radyatör Alt Çıkış Kazanı ➔ Devirdaim Pompa Girişi
Görevi	Soğumuş Suyu Yeniden Motor Bloğuna Güvenle Taşımak

⚠️ CAT DP30N / DP35N İçin Kritik Montaj Uyarısı

Motor Grubu Bilgisi: CAT DP30N/DP35N modelleri kalbinde endüstriyel efsane Mitsubishi S4S motor bloğunu taşır. Bu forkliftlerde radyatör yerleşimi ve şasi mesafesi çok spesifiktir. Aynı motoru kullanan diğer forkliftlerin alt hortum kıvrımları, CAT DP30N/DP35N şasisine tam oturmayabilir veya sarsıntı esnasında yan parçalara kasarak zarar görebilir. Bu nedenle hortumun CAT N serisi orijinal kalıbına %100 uyumlu olması gerekir.

Kelepçeleri Değiştirin ve Aşırı Sıkmaktan Kaçının: Alt hortumun bağlandığı devirdaim gövdesi veya radyatör alt çıkışı plastik veya alüminyum olabilir. Eski paslı kelepçeler yerine yeni ağır hizmet kelepçeler kullanılmalı, ancak bağlantı ağzını kırmamak için aşırı tork uygulanmamalıdır.
Pervane ve Şasi Temas Kontrolü: Alt hortum montajı bittikten sonra forkliftin motor fan kanatlarına (pervane), alternatör kayışına veya şasi üzerindeki keskin metal köşelere temas etmediğinden emin olunmalıdır. Çalışma esnasındaki motor sarsıntısıyla hortum sürtünerek delinebilir.
Üst Hortum ile Birlikte Değiştirin: Soğutma sistemi hortumları aynı çalışma saati ve aynı antifriz ömrüne tabidir. Üst hortum değişirken alt hortumun da beraber yenilenmesi işçilik ve iş kaybını önlemek adına en sağlıklı yöntemdir.
